電動球閥
ZDHO電動球閥由O型球閥組件和DRQ系列電動執行機構組成。以220V電源為動力，采用優質可逆伺服電機作為動力源，通過減速機構帶動輸出軸，使電動執行機構輸出正反轉力矩，以實現閥門的開啟和關閉。電動球閥主要用于水泥廠生料均化庫庫底充氣卸料系統，和使用電磁閥相比具有以下優點：
1、使用壽命長，價格低廉。
2、接線方便，直觀。
3、運轉靈活、可靠、平穩,基本無噪音。
4、流道通暢（閥全開時接近直管），流阻小。
5、配備位置反饋輸出。
6、體積小、重量輕，安裝方便。
主要技術參數
|
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
壓力等級
|
PN16
|
||||||||
|
使用溫度
|
-20～160℃
|
||||||||
|
閥體材料
|
HT200、ZG25
|
||||||||
|
閥芯材料
|
ZG25鍍鉻、ZG1Cr18Ni9
|
||||||||
|
閥座材料
|
F46
|
||||||||
|
行程
|
90°
|
||||||||
|
全行程時間
|
4秒
|
||||||||
|
泄漏等級
|
III（閥額定容量0.1%）
|
||||||||
|
執行機構
|
DRQ-1
|
DRQ-2
|
DRQ-3
|
DRQ-4
|
DRQ-5
|
||||
|
功耗
|
15W
|
25W
|
60W
|
90W
|
120W
|
||||
|
電源
|
220V.AC
|
||||||||
|
法蘭標準
|
JB/T79.1-94（JB78-59）
|
||||||||

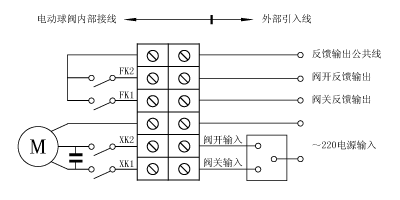

電氣接線圖
外形尺寸及重量
|
公稱通徑
|
L
|
ΦD
|
H
|
H1
|
重量
|
|
25
|
160
|
173
|
418
|
58
|
12
|
|
32
|
165
|
173
|
428
|
68
|
16
|
|
40
|
180
|
173
|
433
|
73
|
18
|
|
50
|
202
|
173
|
440
|
80
|
20
|
|
65
|
220
|
203
|
509
|
90
|
24
|
|
80
|
240
|
203
|
517
|
98
|
30
|
|
100
|
305
|
203
|
584
|
108
|
38
|
|
125
|
356
|
203
|
607
|
123
|
49
|
|
150
|
394
|
203
|
683
|
140
|
62
|
電動球閥的特點：
1．電動球閥的流體阻力小，電動球閥是以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3．電動球閥的球芯通道平整光滑，不易沉積介質，可以進行管線式通球。電動球閥結構簡單、重量輕、密封性能好。電動球閥特別適用于要求零泄漏率的場合。
